無負壓供水設備組成及工作原理
很多小伙伴對于無負壓供水設備有一些認知，但大多數情況下是不明白到底是如何運行的，下面小編就帶大家好好的認識一下無負壓供水設備。 首先從無負壓供水設備的概述說起吧。...
很多小伙伴對于無負壓供水設備有一些認知，但大多數情況下是不明白到底是如何運行的，下面小編就帶大家好好的認識一下無負壓供水設備。
首先從無負壓供水設備的概述說起吧。
無負壓供水設備是從20世紀90年代中期在國內繼水箱、氣壓供水設備、變頻調速供水設備之后發展起來的一種直接串接到市政給水管網的引入管或有壓管道上加壓的新型給水設備，具有全封閉、無污染、無負壓、節能、占地少、安裝快捷、運行可靠、維護方便等優點，已被廣泛應用于新建、擴建或改建的居民區、民用建筑、公共建筑、工礦企業、城鎮區域的二次加壓供水系統。
那無負壓供水設備的組成及工作原理是怎么樣的呢？請看如下講解：
無負壓供水設備主要由穩流補償器、真空抑制器、水泵、變頻控制柜、控制儀表、管道配件等組成，并可根據需要預留加氯機或臭氧發生器接口，

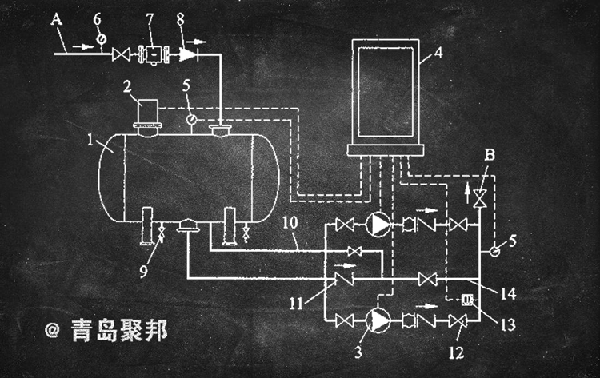

見小黑板 無負壓供水設備原理
1-穩流補償器；2-真空抑制器；3-水泵；4-控制柜；5-壓力傳感器；6-負壓表；7-過濾器；8-倒流止回閥；9-清洗排污閥；10-小流量保壓管；11-止回閥；12-閥門；13-超壓保護裝置；14-旁通管；
A-接市政給水管網或有壓管網；B-接用戶管網
無負壓供水設備是利用變頻調速給水技術、真空抑制與穩流補償技術和全密閉自平衡結構設計，實現與市政供水管道直接串聯加壓而不產生負壓，不影響其他用戶用水的給水裝置。設備運行時對串聯處的進水壓力與出水設定壓力的差額進行補亞，當進水壓力大于等于出水設定壓力時，設備自動停機，水流通過旁通管路由市政供水管道直接供水。在用水高峰期，當市政給水管網的供水管供水量瞬間小于用水量時，穩流補償器、真空抑制器及其控制系統聯合作用，穩流補償其中貯備水及時補充到用戶中，同時抑制器負壓形成，且在系統運行的全過程中不與外界空氣流通，全密閉運行。
穩流補償器是鏈接在市政給水管網的供水管與水泵進水口的特制密閉裝置，不與外界空氣連通，可配合真空抑制器實現無負壓、全密閉和穩流調節作用，穩流補償器內的調節水量在進水量瞬間小于出水量時能及時補充給用戶。真空抑制器則是根據穩流補償器內的水量、水壓等實現穩流補償器內的壓力平衡，使之不產生負壓。

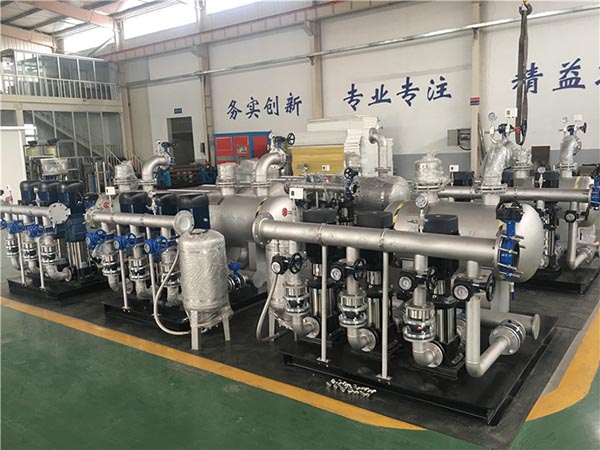

小編帶你看一下無負壓供水設備的實物吧。如下圖
