|
|---|
編輯：中國正光閥門集團(tuán)
日期：2020-06-04 訪問：1618
一、材料一般要求
閥體、閥蓋、法蘭的材料，應(yīng)根據(jù)使用條件和制造要求選用，并應(yīng)符合 GB 12228、GB 12229、GB 12230 和 GB 3077 的規(guī)定。
螺母、螺栓、螺柱材料可用 A5、25、35、30CrMoA 和 40MnVB 等，應(yīng)根據(jù)使用壓力和溫度選用，并應(yīng)符合 GB 700、GB 699 和 GB 3077 的規(guī)定。
精密鑄造件不得用于公稱壓力 PN > 10.0MPa 的閥門。
對下列各種情況應(yīng)注意材料可能發(fā)生石墨化：
碳素鋼約高于 425℃ 時；
碳鉬鋼約高于 470℃ 時；
鉻鉬鋼（含鉻 0.6% 以下）約高于 525℃ 時。
下列各種情況應(yīng)注意可能發(fā)生的過氧反應(yīng)（起氧化皮）：
約高于 565℃ 以上的 1Cr-0.5Mo 鋼、1.25Cr-0.5Mo 鋼、2Cr-1Mo 鋼和 3Cr-1Mo 鋼
約高于 595℃ 以上的 5Cr-0.5Mo 鋼
二、主要零件材料選用規(guī)定
用于輸送介質(zhì)溫度為 -20~425℃ 的碳素鋼制閥門的主要零件材料，應(yīng)符合《表 1》的規(guī)定。

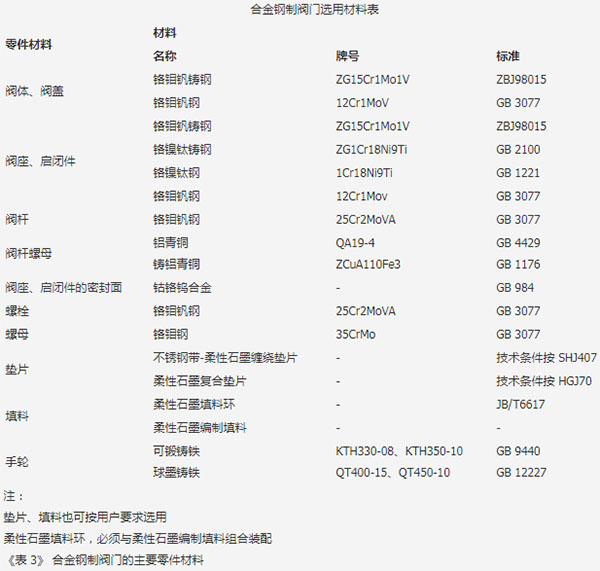

用于輸送介質(zhì)溫度低于或等于 540℃ 的合金鋼制閥門的主要零件材料，應(yīng)符合《表 2》的規(guī)定。

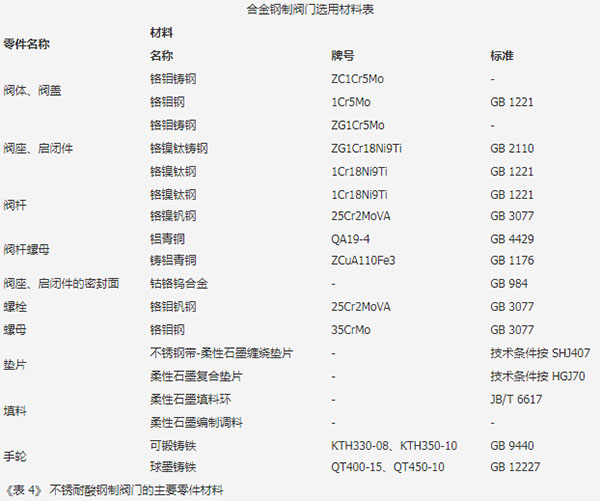

用于輸送介質(zhì)溫度低于或等于 550℃ 的合金鋼制閥門的主要材料，應(yīng)符合《表 3》的規(guī)定。

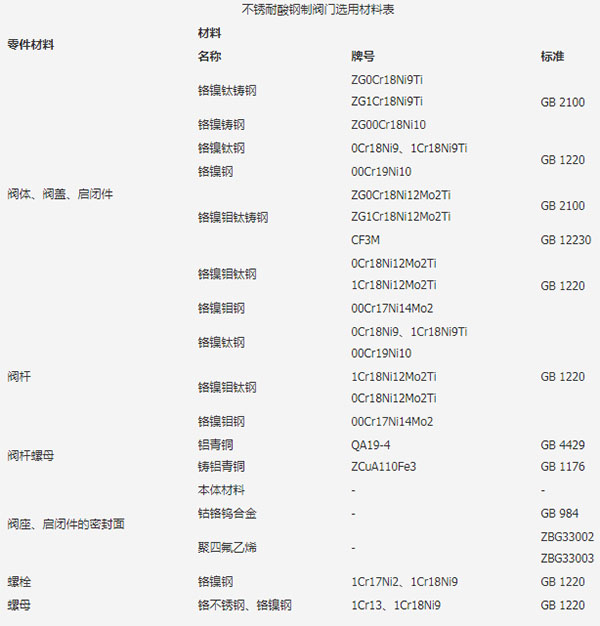

用于輸送介質(zhì)溫度低于或等于 200℃ 的不銹耐酸鋼制閥門的主要零件材料，應(yīng)符合《表 4》的規(guī)定。
用于 A、B 級管道且啟閉頻繁的楔式閘閥的密封面材質(zhì)，應(yīng)選用硬質(zhì)合金材料。
對輸送腐蝕性介質(zhì)管道閥門的主要零件材料如有特殊要求時，應(yīng)在訂貨時提出。
與閥蓋分開的合金鋼，不銹鋼制閥門支架材料，應(yīng)為碳鋼或按訂貨要求確定。
閥門填料和墊片的生產(chǎn)廠，必須經(jīng)有關(guān)密封檢測單位對其產(chǎn)品進(jìn)行性能測試，技術(shù)性能應(yīng)符合以下規(guī)定：
墊片本體表面不應(yīng)有傷痕，凹凸不平和銹斑等缺陷；
非金屬帶應(yīng)均勻突出于金屬帶，并應(yīng)光潔平整；
墊片不得進(jìn)行預(yù)壓或其他加工，焊點(diǎn)不應(yīng)有虛焊和過燒等缺陷。

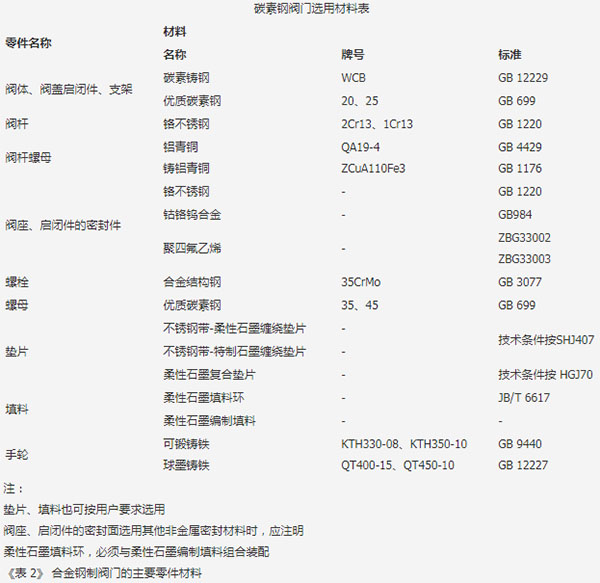

《表 1》 碳素鋼制閥門的主要零件材料
中國正光閥門集團(tuán) |
|||||||||||||||||||||
|
|||||||||||||||||||||
 |
||
|
||||||||||||||
|
